T8FG/FX-20/T14SG Notaus für E-Motoren
Hi Jungs,

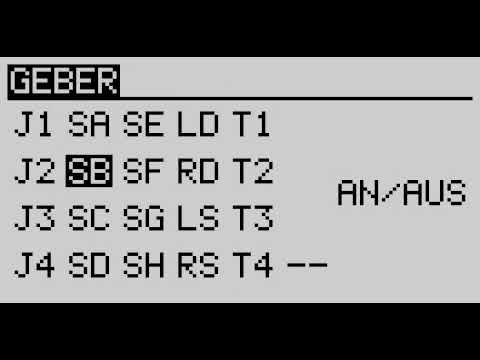

Hier meine Version per Schalter den E-Motor zu blockieren. -> als Sicherheitsschalter oder Notaus.
Bild 1
Bild 2
Bild 3
Bild 4
Bild 5
Bild 6
Bild 7
Bild 8
Bild 9
Bild 11
Bild 12
Bild 13
Bild 14
Bild 15
Bild 16
Bild 17
Bild 18
Bild 19
Bild 20
Bild 21
Bild 22
Bild 23
Bild 24
Bild 25
Bild 26
Die Idee dahinter:
Der Motor wird mit sich selbst gegengemischt.
d.h. es werden alle Ausschläge vernichtet. (100% -100% = 0%; -100% +100% = 0%)
Dadurch erhält man Neutral als Ergebnis. (Halbgas)
- So kann man jede Funktion abschalten.
(Beide Werte oben auf -100%)
Es wird zusätzlich der Offset (Bild 24) gesetzt, um die "Motor aus" Position zu erreichen. (Motor aus)
Bedingt durch den Offest erhalten wir je nach Geberstellung einen größeren Ausschlag in negativer Richtung um dies zu vermeiden wird das LIMIT im Menü ENDPUNKT gesetzt.
LG
RUDI
